TRCB转弯辊道输送机
-
TRCB转弯辊道输送机
Turning roller conveyor转弯辊道输送机
产品说明
转弯辊道是输送线上必不可少的输送设备，该设备的作用是在不改变货物方向的情况下进行输送方向的改变，以满足特定项目空间和路线的需求。转弯辊道内配置有锥形辊筒，可以保持货物在转弯过程中在辊道侧边内保持平齐、稳定的运输。该设备采用模块化设计，安装维护方便安全。
技术数据
常规技术数据
最大负载
50kg
输送速度
常规Max60m/min，高速Max90m/min
坡度/梯度
不支持倾斜
环境温度
+5至+40℃
环境湿度
90%RH以下（无结露）
货物要求
底部平整且物料高度不小于100mm的刚性物料
驱动设备
驱动类型
电动辊筒
辊筒材料
套塑料锥套
辊筒锥度
3.6°
额定电压
DC24V
额定功率
35/50/75W
控制方式
通讯/IO
电辊筒品牌
德国英特诺/浙江德马/日本伊东/曼巴等
传动方式
多榭带/圆带

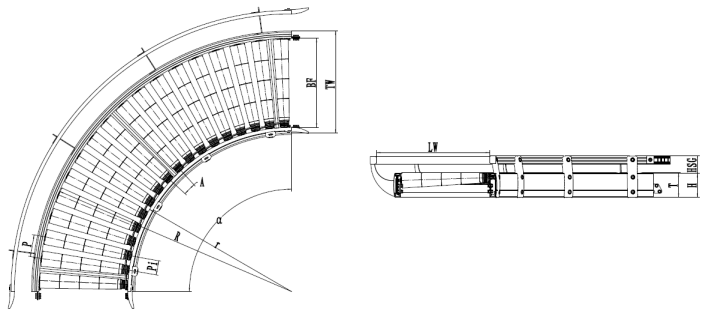

尺寸
BF
框架间距
450/540/630/720mm
TW
模块宽度
BF+60mm
LW
轨道宽度
BF+120mm
r
内径
830mm
R
外径
BF+830mm
Pi
内侧辊筒间距
72mm
P
外侧辊筒间距
Pi+（0.087*LW）mm
α
模块角度
30°/45°/60°/90°
A
辊筒角度
5°
HSG
侧导轨高度
50~120mm
T
模块厚度
125mm
